کلید اتوماتیک کمپکت زیمنس ۶۳۰ آمپر کد 3VL5763-1DC36-0AA0

توضیحات

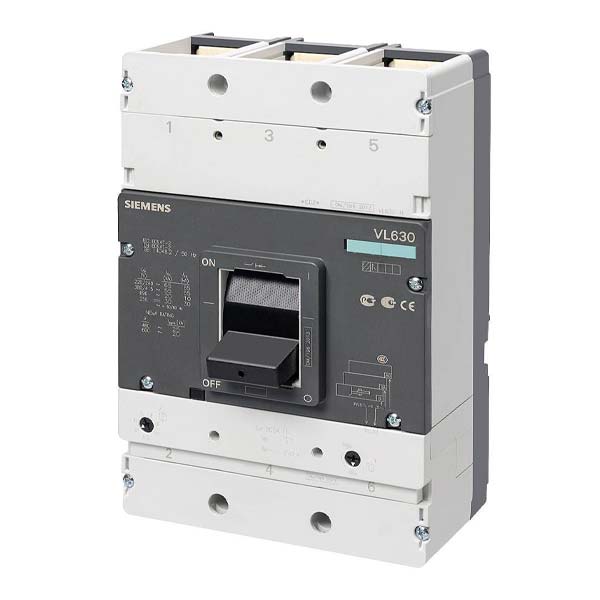

معرفی کلید اتوماتیک کمپکت زیمنس ۶۳۰ آمپر کد 3VL5763-1DC36-0AA0

کلید اتوماتیک کمپکت زیمنس ۶۳۰ آمپر کد 3VL5763-1DC36-0AA0 در صنعت برق یک کلید حساس به دما است که بر پایهٔ عنصر بی‌متال ساخته‌شده. کلید بی‌متال یا رلهٔ حرارتی یکی از رایج‌ترین انواع رله‌های اضافه‌بار (Over Load) حرارتی است که در صنعت برق مورد استفاده قرار میگیرد و به صورت سری در مدار الکترو موتور قرار می‌گیرد و برای حفاظت از آن در مقابل اضافه‌بار استفاده می‌شود.

برای مشاهده سایر مدل های کلید اتوماتیک زیمنس در فروشگاه سینا صنعت بر روی آن کلیک کنید .

رله‌های حرارتی (بی‌متال) تنظیم‌پذیر هستند و می‌توان آن‌ها را به گونه‌ای تنظیم کرد که جریان‌هایی بین ۱٫۰۵ تا ۱۰ برابر جریان نامی موتورها را قطع کنند. «روش تنظیم رلهٔ حرارتی بدین گونه است که باید پیچ تنظیم آنرا برابر جریان نامی الکتروموتور تنظیم نمود».

قطع کننده های مدار اتوماتیک کمپکت یا MCCB، تجهیزات حفاظتی الکتریکی هستند که برای محافظت از مدار الکتریکی در برابر جریان بیش از حد استفاده می شوند، که می تواند باعث اضافه بار یا اتصال کوتاه شود. کلید اتوماتیک کمپکت را می توان برای طیف وسیعی از ولتاژها و فرکانس ها استفاده کرد. MCCB از یک قطعه حساس به دما (عنصر حرارتی) با یک قطعه الکترومغناطیسی حساس به جریان (عنصر مغناطیسی) استفاده می‌کند تا مکانیسم قطع را برای محافظت و جداسازی فراهم کند. MCCB ها علاوه بر مکانیزم های قطع کردن، می توانند به عنوان سوئیچ قطع دستی در مواقع اضطراری یا عملیات تعمیر و نگهداری نیز استفاده شوند.

خانواده ابزار های اندازه گیری SENTRON زیمنس، به همراه تجهیزات محافظتی و ارتباطی، اساس دیجیتالی شدن در ولتاژ ضعیف را فراهم می سازند. نرم افزار های هوشمند به وسیله دیتاهایی که اجزا SENTRON زیمنس در اختیار آن ها قرار می دهد عمل ثبت و تحلیل را انجام می دهند.

کلید کامپکت یا MCCB یکی از اعضای SENTRON محسوب می شود. که عموما با نام های زیر در بازار و بین طراحان شناخته می شود:

کلید اتوماتیک
کلید کامپکت یا کمپکت
کلید کامپکت اتوماتیک
MCCB ام سی سی بی
Main Switch

کلید اتوماتیک کامپکت زیمنس دارای گستره جریانی 16 تا 1600 آمپر و قدرت قطع 16KA تا 100KA در سطح ولتاژی 415 ولت می باشد. معمولا در ورودی تابلو ها استفاده می شوند و برای قطع و وصل و حفاظت تابلو و تجهیزات برق صنعتی در برابر اتصال کوتاه و جریان حرارتی کاربرد دارند.

در حال حاضر زیمنس چهار سری کلید اتوماتیک کامپکت MCCB در بازار ایران دارد: 3VA – 3VM – 3VL – 3VF

ویژگی های کلید اتوماتیک کمپکت زیمنس ۶۳۰ آمپر کد 3VL5763-1DC36-0AA0

• پشتیبانی از جریان های الکتریکی از 63 تا 1600 آمپر
• پشتیبانی از جریان های مغناطیسی از 16 تا 630 آمپر
• مشخصات کلید اتوماتیک 630 آمپر زیمنس 3VL :
• رنج جریانی : 500 آمپر تا 630 آمپر
• جریان قطع لحظه ای : 3250 تا 6500 آمپر
• جریان اتصال کوتاه (Icu): 55KA
• سطح حفاظتی: TM, LI
• تعداد پل: 3 پل

روش های نصب MCCB :

بصورت فیکس و ثابت
کنترل از طریق روتاری و موتور
در روش دوم از روتاری و موتور ها برای تغییر وضعیت کلید کامپکت اتوماتیک (MCCB) استفاده می شود. به این ترتیب برای قطع و وصل کردن کلید می توان از روی درب تابلو و یا بوسیله موتور های مخصوص اقدام نمود.
