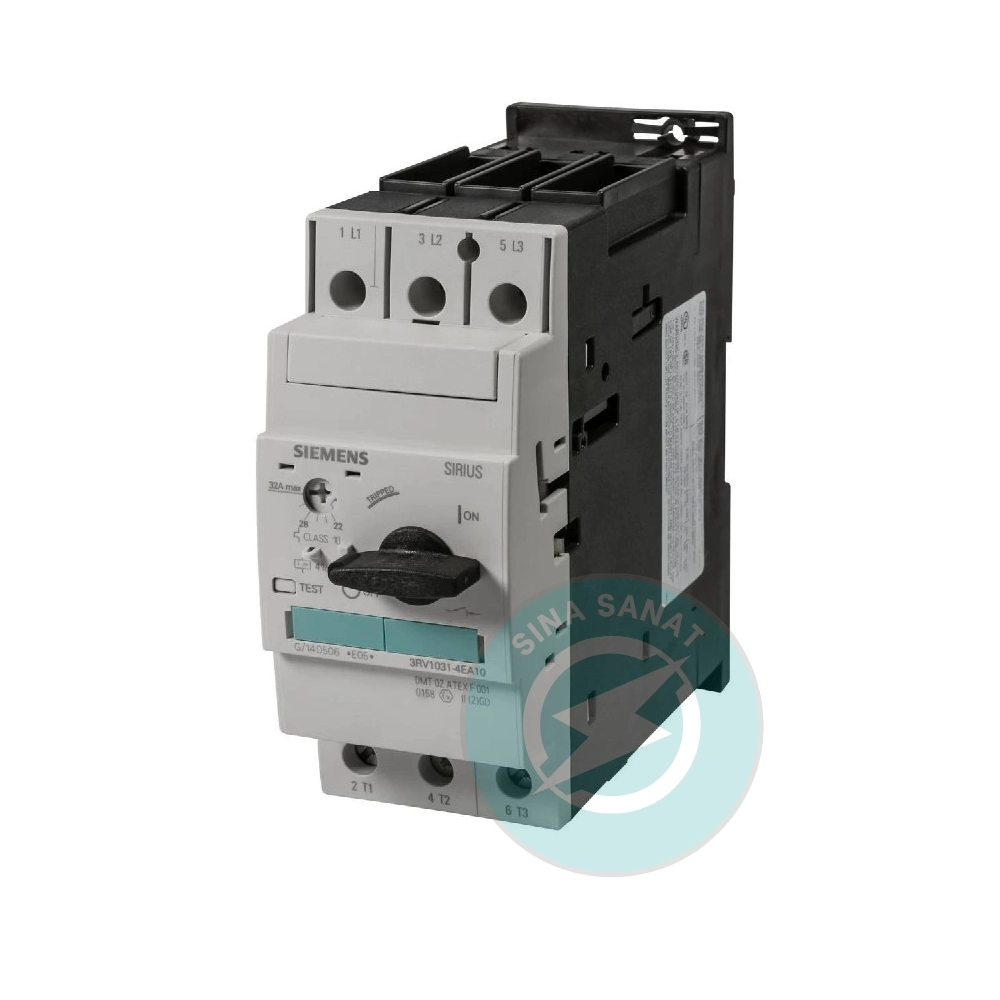

کلید حرارتی زیمنس 22 تا 32 آمپر مدل 3RV1031-4EA10
کشور سازنده آلمان (Germany)
رنگ و تیپ ظاهری سفید (تیپ قدیم 3RV1)
نکته مهم در خرید: این کلید حرارتی مربوط به تیپ قدیم زیمنس (سری 3RV1 با بدنه رنگ سفید) می باشد که ساخت کشور آلمان بوده و بهترین گزینه برای جایگزینی و تعمیر تابلو برق های قدیمی است.
مشخصات فنی کلید حرارتی زیمنس 22 تا 32 آمپر مدل 3RV1031-4EA10
جدول کامل مشخصات، کد فنی و ویژگی‌های مهندسی این محصول
معرفی کلید حرارتی زیمنس 3RV1031-4EA10
کلید حرارتی زیمنس 3RV1031-4EA10 از سری SIRIUS یکی از تجهیزات حفاظتی ترمومغناطیسی زیمنس است که برای حفاظت موتورهای الکتریکی سه فاز در برابر اضافه بار (Overload)، اتصال کوتاه (Short Circuit) و خطاهای فازی طراحی شده است.
این مدل با سایز S2 و رنج تنظیم جریان 22 تا 32 آمپر، برای حفاظت موتورهایی تا توان 15 کیلووات در ولتاژ 400 ولت مورد استفاده قرار می گیرد.
برای مشاهده سایر مدل های کلید حرارتی زیمنس در فروشگاه سینا صنعت بر روی آن کلیک کنید.
کلید های حرارتی زیمنس عملکرد فیوز مینیاتوری و بی متال را در یک تجهیز ترکیب کرده اند؛ به همین دلیل علاوه بر محافظت حرارتی، حفاظت مغناطیسی در برابر اتصال کوتاه را نیز فراهم می کنند.
مشخصات فنی کلید حرارتی زیمنس 3RV1031-4EA10
| مشخصات | مقدار |
|---|---|
| برند | Siemens |
| سری | SIRIUS 3RV |
| مدل | 3RV1031-4EA10 |
| سایز تجهیز | S2 |
| رنج جریان تنظیمی | 22 تا 32 آمپر |
| جریان قطع مغناطیسی | 416 آمپر |
| توان موتور قابل حفاظت | 15 کیلووات در 400 ولت |
| قدرت قطع اتصال کوتاه | 50kA در 400V |
| کلاس تریپ | CLASS 10 |
| ولتاژ عایق نامی | 690V |
| نوع اتصال | ترمینال پیچی |
| درجه حفاظت | IP20 |
| عمر مکانیکی | 50000 سیکل کاری |
ویژگی ها و مزایای کلید حرارتی زیمنس 3RV1031-4EA10
حفاظت در برابر اضافه بار و اتصال کوتاه
- این کلید با ترکیب حفاظت حرارتی و مغناطیسی، موتور را در برابر افزایش جریان طولانی مدت و اتصال کوتاه ناگهانی محافظت می کند.
تشخیص قطع فاز و اختلالات شبکه
- کلید حرارتی زیمنس 3RV1031-4EA10 قابلیت تشخیص اختلالات فازی را داشته و از آسیب دیدن موتور در شرایط دو فاز شدن جلوگیری می کند.
طراحی ایمن و مقاوم صنعتی
- طراحی Finger Safe این تجهیز باعث افزایش ایمنی هنگام کار در تابلو برق شده و عملکرد مطمئن آن در محیط های صنعتی تضمین می شود.
ابعاد و نحوه نصب کلید حرارتی زیمنس 3RV1031-4EA10
ابعاد این کلید برای طراحی تابلو برق:
- عرض: 55 میلی متر
- ارتفاع: 140 میلی متر
- عمق: 149 میلی متر
روش نصب:
- نصب روی ریل استاندارد 35 میلی متری DIN
- نصب پیچی روی صفحه تابلو برق
تجهیزات جانبی قابل نصب روی کلید حرارتی 3RV1031-4EA10
این مدل قابلیت استفاده در کنار کنتاکتورهای سری 3RT زیمنس را داشته و برای ساخت ترکیب های کامل راه اندازی موتور در تابلوهای صنعتی کاربرد دارد.
کاربرد های کلید حرارتی زیمنس 22 تا 32 آمپر
- تابلو برق صنعتی
- ماشین آلات تولیدی
- پمپ های صنعتی
- کمپرسورها
- فن های صنعتی
- خطوط تولید
- سیستم های اتوماسیون صنعتی
تفاوت جریان 32 آمپر و 416 آمپر در کلید حرارتی 3RV1031-4EA10
- جریان 22 تا 32 آمپر مربوط به حفاظت حرارتی و اضافه بار موتور است.
- عدد 416 آمپر مربوط به جریان قطع مغناطیسی لحظه ای بوده و در زمان اتصال کوتاه باعث قطع سریع مدار می شود.
قدرت قطع کلید حرارتی زیمنس 3RV1031-4EA10
| ولتاژ | قدرت قطع |
|---|---|
| 400V | 50kA |
| 500V | 10kA |
| 690V | 4kA |
سوالات متداول کلید حرارتی زیمنس 3RV1031-4EA10
کلید حرارتی 3RV1031-4EA10 برای چه موتوری مناسب است؟
- این مدل برای موتورهای سه فاز تا توان 15 کیلووات در ولتاژ 400 ولت مناسب است.
آیا کلید حرارتی زیمنس 3RV1031-4EA10 قابلیت نصب روی ریل دارد؟
- بله، این مدل قابلیت نصب روی ریل استاندارد 35 میلی متری DIN را دارد.
تفاوت کلید حرارتی و بی متال چیست؟
- بی متال فقط حفاظت اضافه بار انجام می دهد، اما کلید حرارتی علاوه بر اضافه بار، حفاظت اتصال کوتاه را نیز فراهم می کند.
کشور سازنده کلید حرارتی زیمنس 3RV1031-4EA10 چیست؟
- این محصول متعلق به برند Siemens آلمان و سری SIRIUS است.
